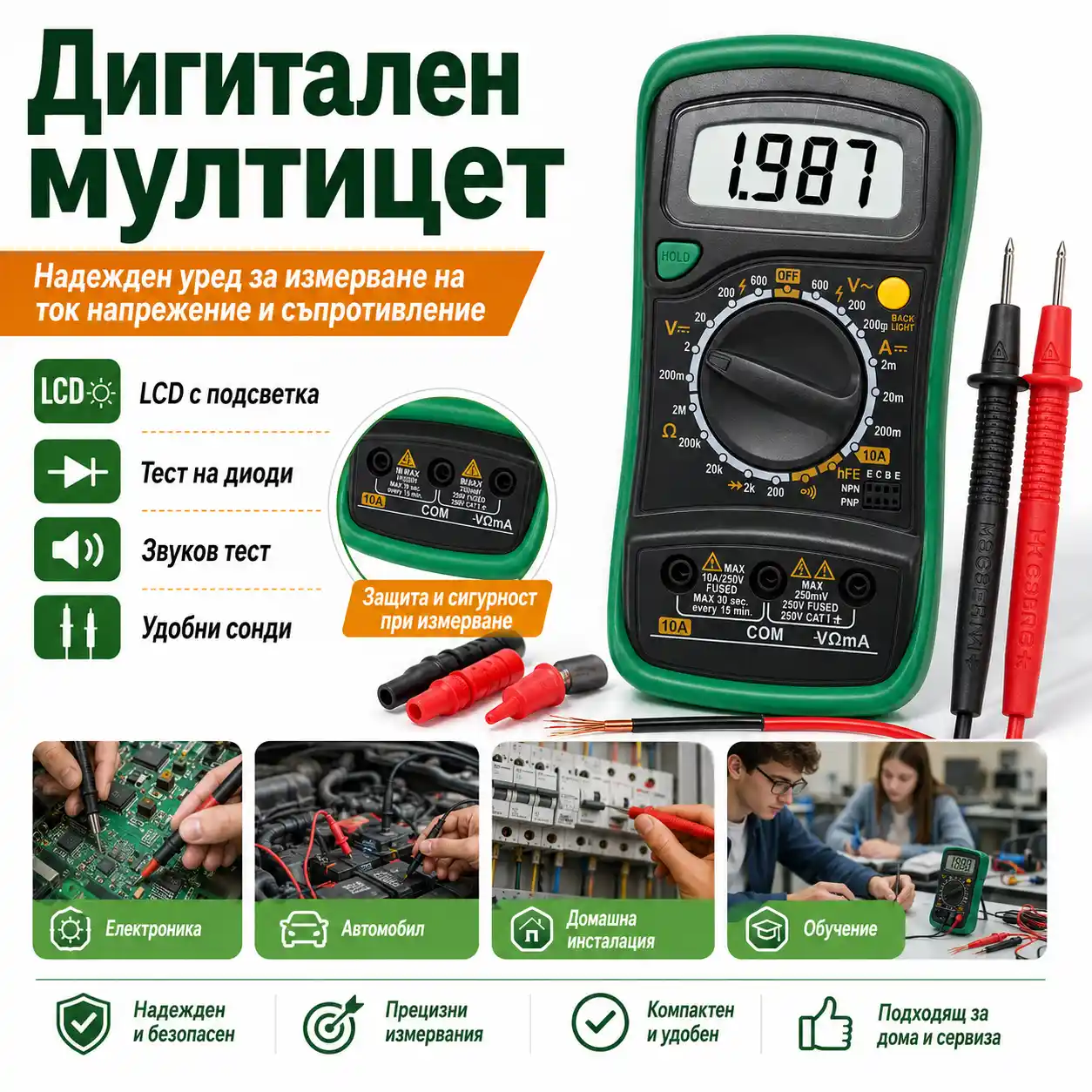

Дигитален мултицет за напрежение, ток и съпротивление

Дигитален мултицет за електроника и домашни ремонти

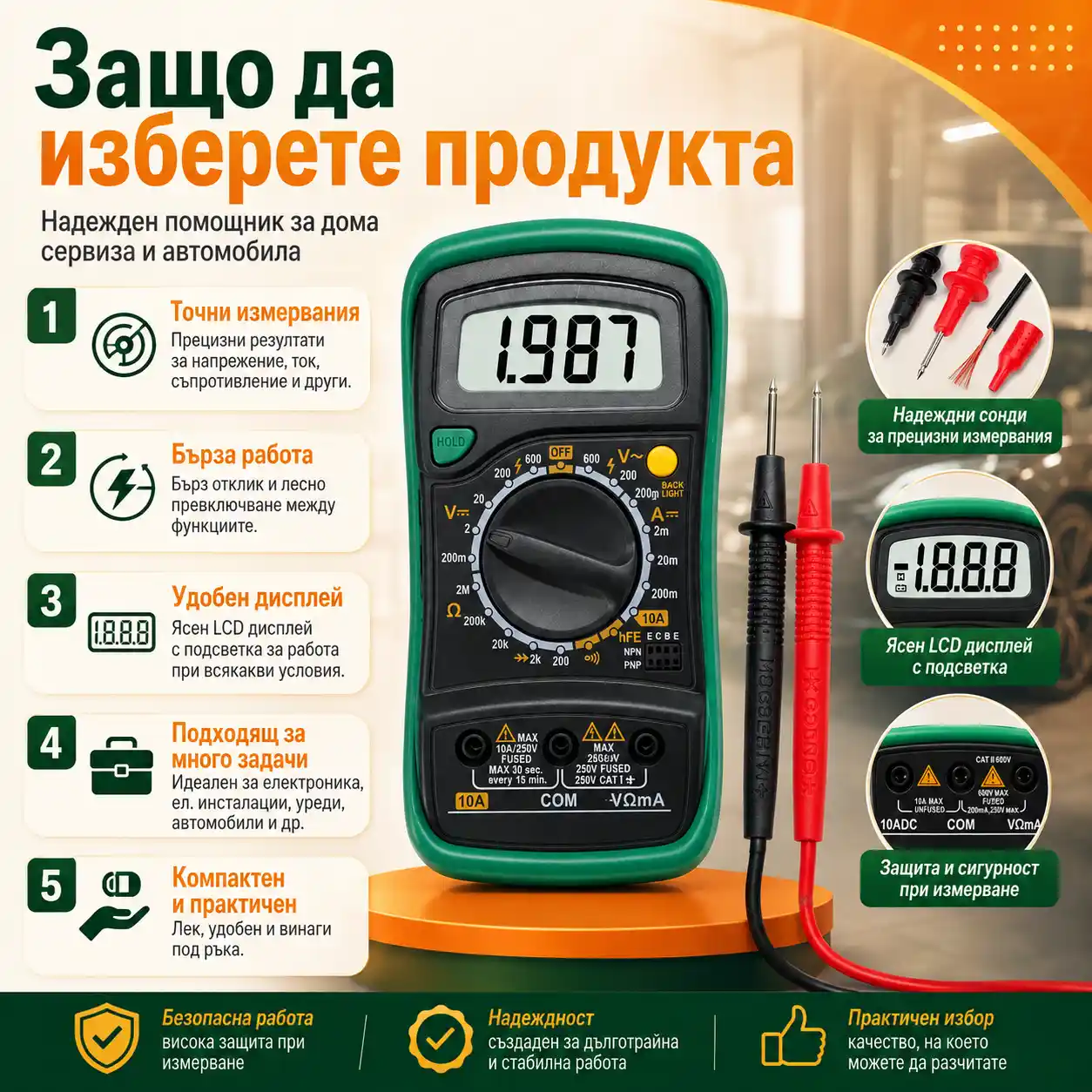

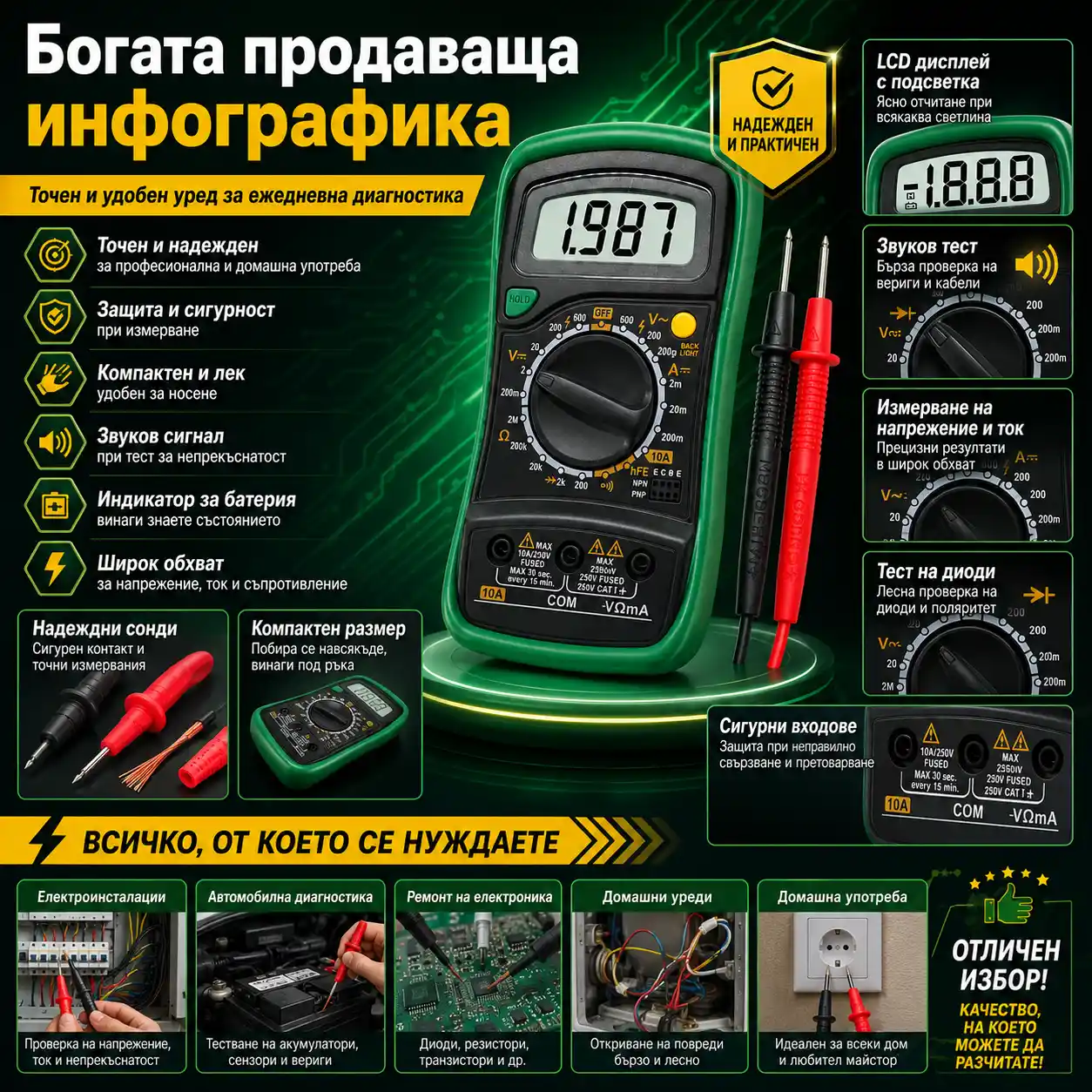

Този дигитален мултицет е компактен измервателен уред за проверка на постоянно и променливо напрежение, постоянен ток и електрическо съпротивление. Разполага също с тест на диоди, звукова проверка за непрекъснатост и функция за задържане на отчетената стойност.

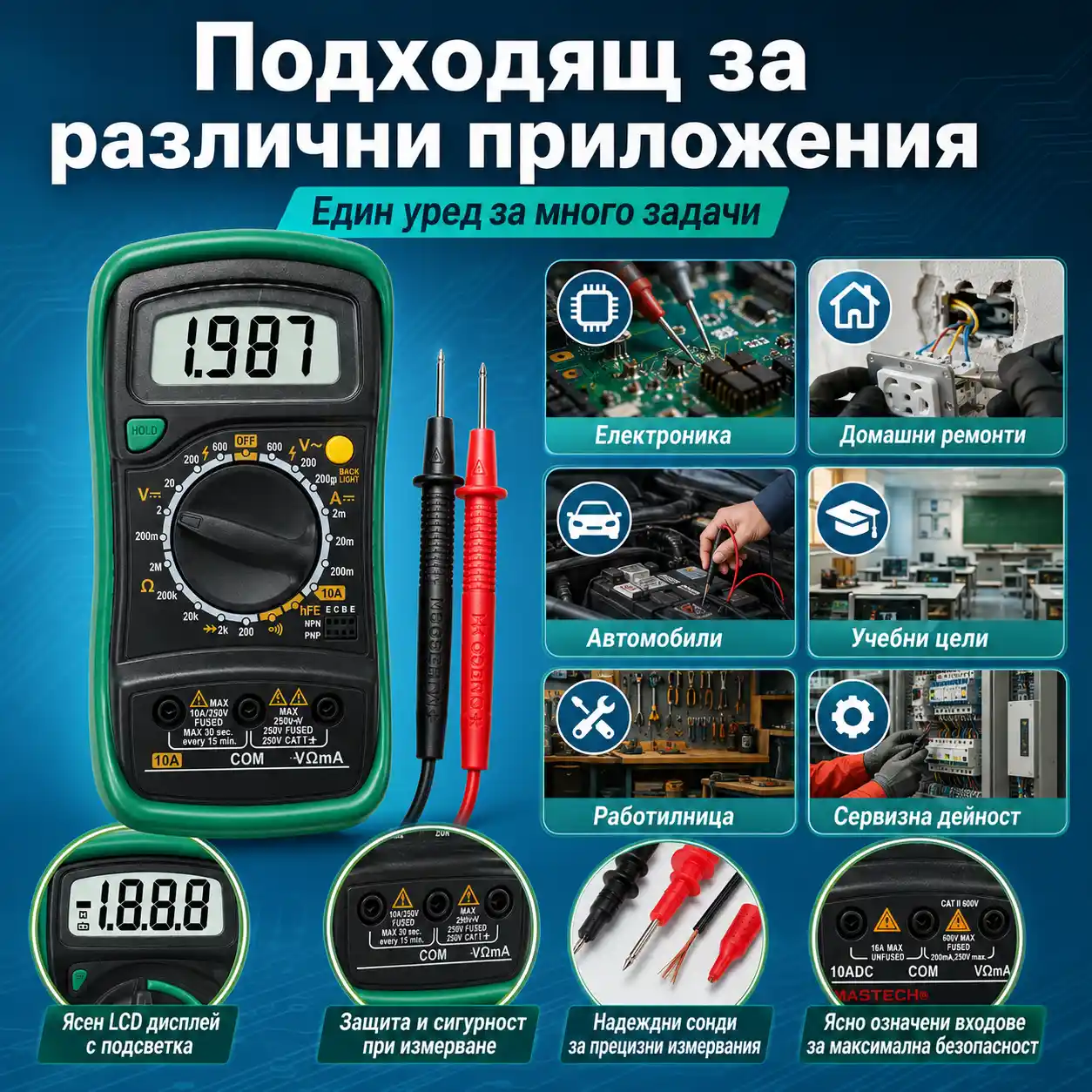

Моделът е подходящ за диагностика на кабели, батерии, електронни компоненти, автомобилни електрически вериги с ниско напрежение и различни хоби проекти.

⚡ Измерване на постоянно и променливо напрежение

С помощта на ръчния превключвател може да бъде избран подходящият обхват за измерване. Този дигитален мултицет измерва както постоянно напрежение DC, така и променливо напрежение AC.

Обхватите за постоянно напрежение са:

• 200mV;
• 2V;
• 20V;
• 200V;
• 600V.

Обхватите за променливо напрежение са:

• 200V;
• 600V.

При измерване на неизвестна стойност винаги започвайте от най-високия наличен обхват. След това може постепенно да преминете към по-нисък обхват за по-удобно отчитане.

🔌 Проверка на батерии и нисковолтови системи

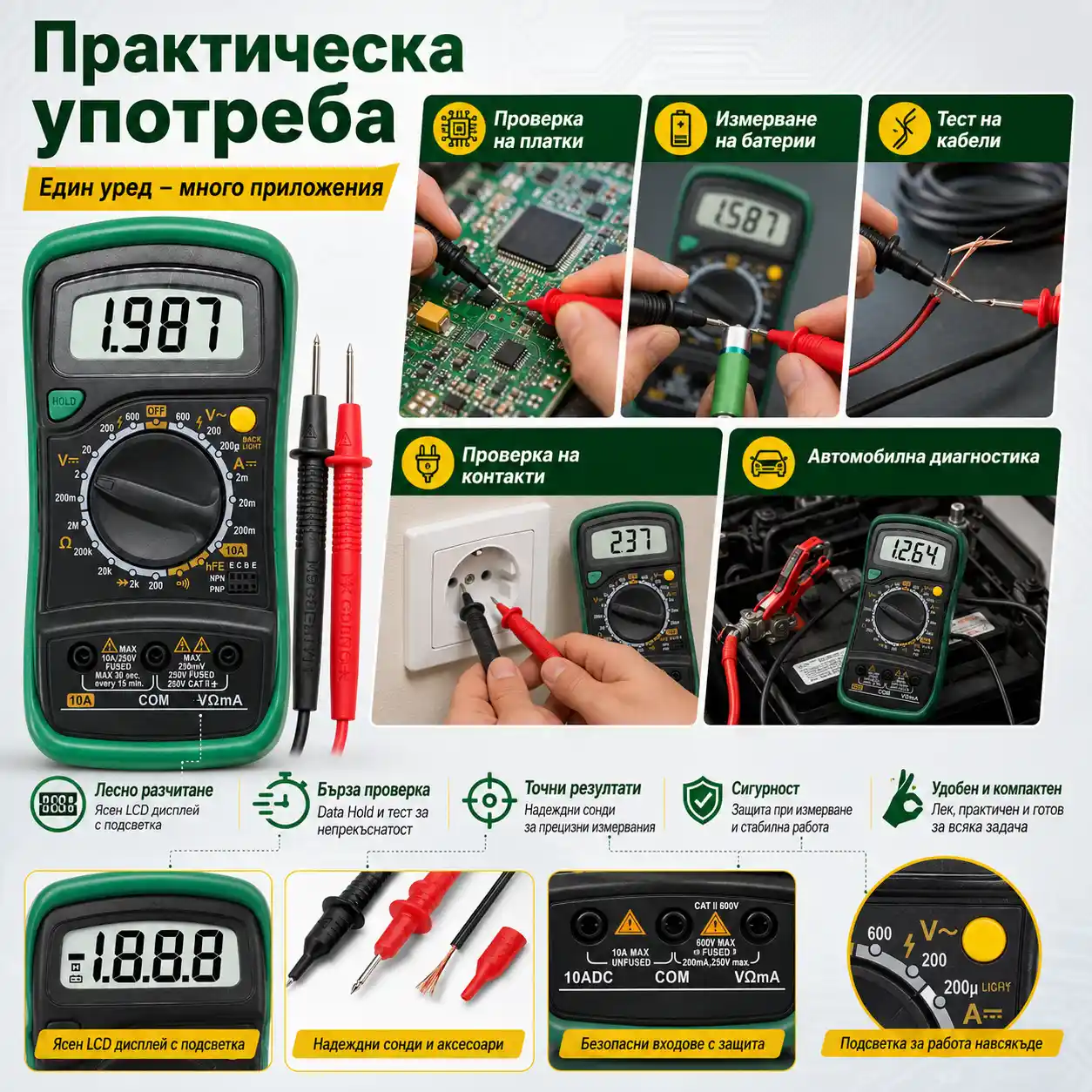

Този дигитален мултицет може да се използва за проверка на напрежението на различни батерии, захранващи източници и нисковолтови електрически системи.

Подходящ е за проверка на:

• стандартни домакински батерии;
• акумулаторни батерии;
• автомобилни акумулатори;
• адаптери и захранвания;
• LED ленти;
• нисковолтови кабели;
• различни електронни проекти.

Измерването на напрежение показва моментната стойност, но само по себе си не е пълен тест за реалния капацитет или състоянието на батерията под товар.

🔋 Измерване на постоянен ток

Моделът позволява измерване на постоянен ток в няколко избираеми обхвата. При измерване на ток дигитален мултицет трябва да бъде свързан последователно във веригата, а измервателният кабел да бъде поставен в правилния вход.

Посочените обхвати са:

• 20µA;
• 200µA;
• 2mA;
• 20mA;
• 200mA;
• до 10A.

Преди измерване проверете внимателно избрания режим и входа на червената сонда. Никога не свързвайте мултицета паралелно към източник на напрежение, когато превключвателят е настроен за измерване на ток.

След измерване до 10A върнете сондата в стандартния вход, за да избегнете грешка при следваща употреба.

Ω Измерване на електрическо съпротивление

Функцията за измерване на съпротивление е полезна при проверка на резистори, кабели, нагреватели и различни електронни елементи.

Наличните обхвати са:

• 200Ω;
• 2kΩ;
• 20kΩ;
• 200kΩ;
• 2MΩ.

Преди измерване на съпротивление изключете захранването на веригата. Не използвайте дигитален мултицет в режим за съпротивление върху верига под напрежение.

🔔 Звуков тест за непрекъснатост

Звуковата индикация позволява бърза проверка дали кабел, писта, предпазител или електрическа връзка е прекъсната. При наличие на електрическа непрекъснатост уредът подава звуков сигнал.

Тази функция прави дигитален мултицет удобен при откриване на прекъснати проводници, проверка на предпазители и проследяване на връзки върху платки.

Проверката се извършва само върху изключена от захранването верига.

➡️ Тест на диоди

Режимът за проверка на диоди помага да се установи посоката на проводимост и приблизителният пад на напрежение върху диода. Той е полезен при диагностика на стандартни диоди и някои светодиоди.

Преди тест компонентът трябва да бъде отделен от захранването. Измерването в самата платка може да бъде повлияно от други свързани елементи.

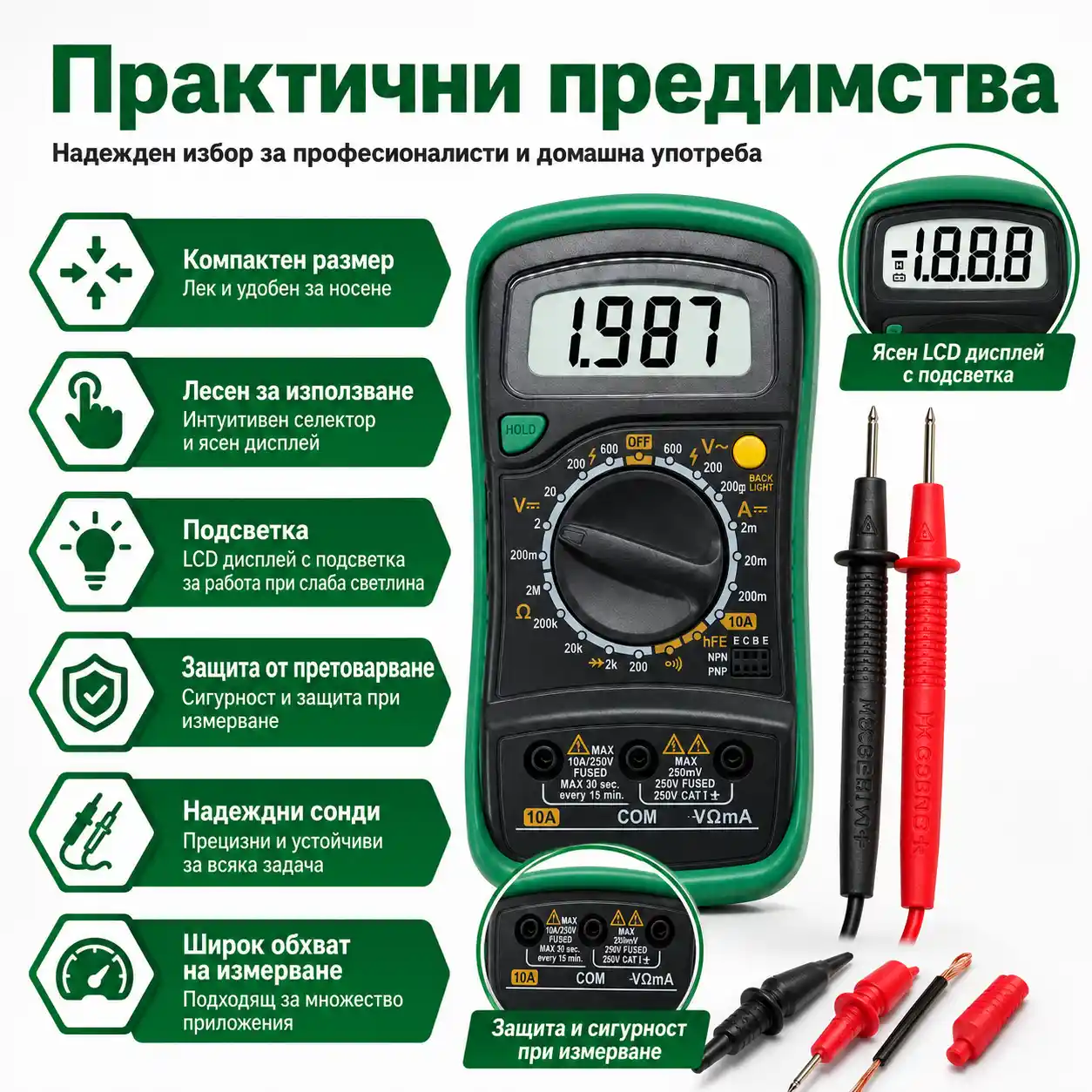

💡 LCD дисплей с подсветка

Големият LCD дисплей осигурява ясно показване на измерените стойности. Вградената подсветка улеснява разчитането при работа в помещение със слабо осветление.

Компактният корпус позволява дигитален мултицет да бъде държан удобно в ръка или поставен близо до измерваната верига.

⏸️ Функция Data Hold

Бутонът Data Hold задържа текущата стойност върху дисплея. Това е полезно, когато екранът не може да бъде наблюдаван директно по време на измерването.

След активиране на функцията отчетената стойност остава показана, докато задържането не бъде изключено. Функцията не запаметява автоматично поредица от измервания.

🚗 Приложение в автомобилната електротехника

Този дигитален мултицет може да се използва за проверка на автомобилен акумулатор, предпазители, кабели, прекъснати връзки и нисковолтови автомобилни системи.

При работа по автомобил:

• изберете правилния режим преди свързване;
• не допускайте допир между сондите;
• пазете кабелите от движещи се и нагорещени части;
• не извършвайте измервания в близост до гориво или изпарения;
• следвайте техническите инструкции на автомобила.

🎛️ Ръчен избор на измервателен обхват

Моделът не избира автоматично обхвата. Потребителят трябва да настрои въртящия превключвател спрямо измерваната величина и очакваната стойност.

Ръчният избор позволява директен контрол, но изисква внимание. Ако стойността е неизвестна, настройте дигитален мултицет на най-високия подходящ обхват и след това преминете към по-нисък.

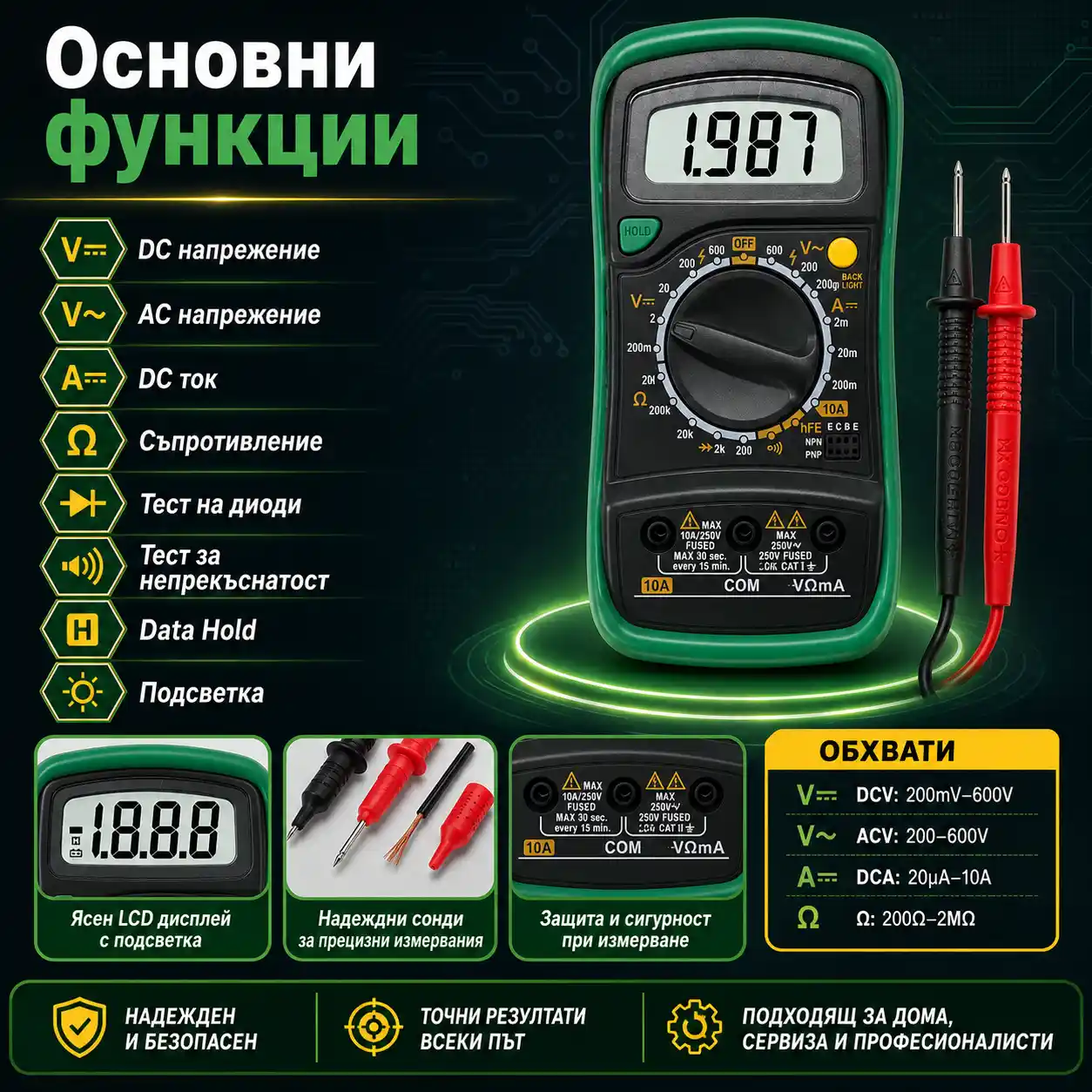

Технически характеристики

• Вид: дигитален мултицет
• Постоянно напрежение: 200mV / 2V / 20V / 200V / 600V
• Променливо напрежение: 200V / 600V
• Постоянен ток: 20µA / 200µA / 2mA / 20mA / 200mA / 10A
• Съпротивление: 200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ
• Тест на диоди: да
• Звуков тест за непрекъснатост: да
• Функция Data Hold: да
• Подсветка на дисплея: да
• Избор на обхвата: ръчен
• Захранване: 1 × 9V батерия тип 6F22

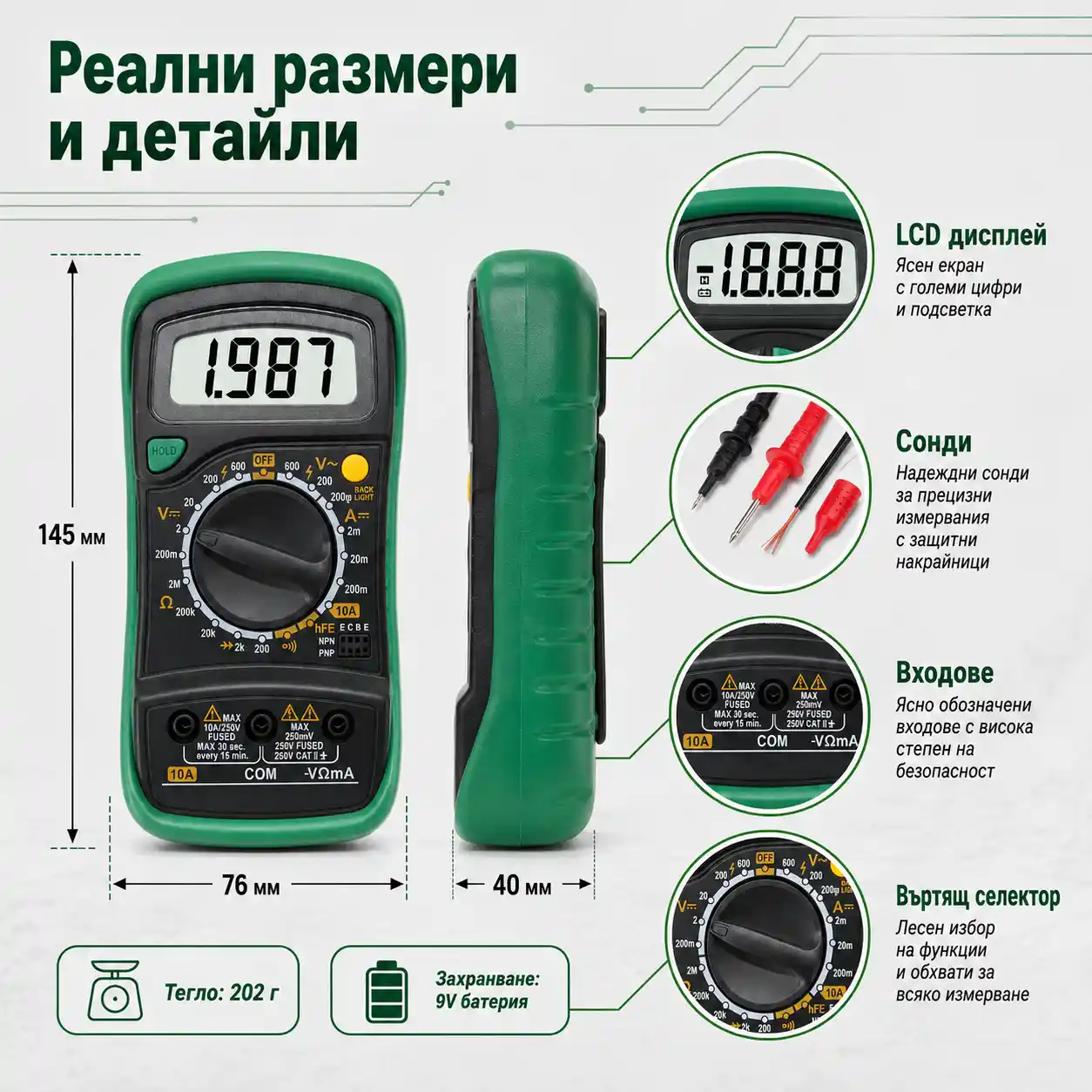

• Размери: приблизително 145 × 76 × 40 мм
• Тегло: приблизително 202 г

Комплектът включва

• 1 бр. дигитален мултицет

⚠️ Указания за безопасна употреба

• Проверявайте корпуса, сондите и кабелите за повреди преди работа.
• Изберете правилната величина и обхват преди свързване.
• При неизвестна стойност започнете от най-високия обхват.
• Не превключвайте между режимите за ток, напрежение и съпротивление, без да прекъснете измерването.
• Не измервайте съпротивление, диоди или непрекъснатост във верига под напрежение.
• Не докосвайте металните части на сондите по време на измерване.
• Никога не превишавайте посочените максимални обхвати.
• Не използвайте уреда при повреден корпус или измервателни кабели.
• Не използвайте уреда във влажна среда или с мокри ръце.
• Не разчитайте на продукта за работа по електрически табла и високорискови мрежови инсталации без потвърдена измервателна категория.
• След работа изключете уреда, за да запазите батерията.
• Съхранявайте далеч от влага, силна топлина и деца.

Този дигитален мултицет комбинира основните измервателни режими, LCD дисплей с подсветка, Data Hold, тест на диоди и звукова проверка за непрекъснатост. Подходящ е за електроника, нисковолтови вериги, автомобилни проверки, обучение и домашни хоби ремонти.
